中文
气凝胶的隔热能力来自纳米多孔骨架，而它的致命短板也来自同一处：骨架表面密布 Si–OH 硅羟基，亲水，一旦吸潮，孔洞被水填满，导热系数会从 0.02 W/(m·K) 级别迅速劣化。所以气凝胶的疏水改性不是"可选项"，而是决定它能不能长期用的核心工序。本文用 6 个问题讲清楚：改的是什么、用哪种硅烷、两条工艺路线怎么选、参数怎么定、效果怎么验收、吸潮后还能不能救。
本文目录
- 一、气凝胶为什么会吸水？疏水改性改的是什么
- 二、用哪种硅烷？四类疏水硅烷怎么选
- 三、改性方法有哪些？共前驱体法和后处理法差在哪
- 四、改性方案怎么落地：用量、温度、时间三个参数
- 五、疏水效果怎么验收？接触角多少算合格
- 六、吸潮了还能救吗？失效排查与返修顺序
一、气凝胶为什么会吸水？疏水改性改的是什么
二氧化硅气凝胶的孔隙率可达 90% 以上，孔径集中在 20–50 nm，比表面积常在 600–1000 m²/g。这么大的内表面全部暴露着硅羟基（Si–OH），水分子会通过氢键牢牢吸附在孔壁上，进而在毛细凝结作用下把孔填满。水在孔内的导热系数约为空气的 20 倍以上，隔热性能随之大幅下降，同时骨架在反复吸脱附中粉化、强度衰减。
疏水改性的本质只有一件事：把亲水的 Si–OH 换成疏水的有机基团（–CH₃ 或长链烷基），把表面能从 70 mJ/m² 量级压到 20 mJ/m² 以下，水就无法铺展、难以进入孔道。所以选型的第一个判断不是"哪个牌子好"，而是"我的工艺能在哪一步引入疏水基团"。
还有一层容易被忽略：同样是气凝胶，粉体、颗粒、毡、板的改性介入点完全不同。粉体与颗粒可以在溶胶阶段就引入疏水前驱体，也可以在干燥后做流化床式后处理；毡和板受厚度限制，后处理时药剂向内部扩散困难，厚件往往需要抽真空辅助或分段处理。这也解释了为什么同一个配方在实验室粉体上表现很好，放到量产毡上就出现"表里不一"。
二、用哪种硅烷？四类疏水硅烷怎么选
工业上用于气凝胶疏水的硅烷，按作用机理分四类，选型先看耐温要求和引入时机：

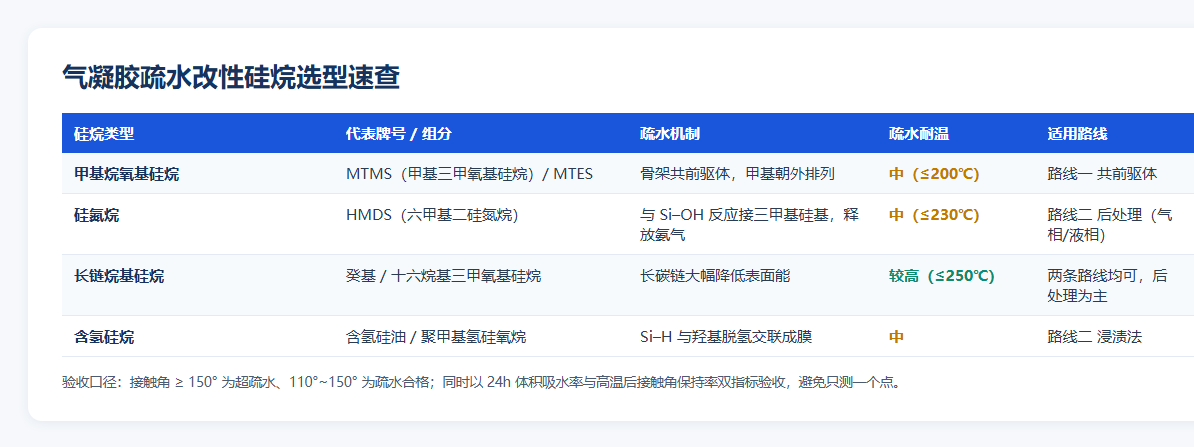

| 硅烷类型 | 代表牌号 / 组分 | 疏水机制 | 疏水耐温 | 适用路线 |
|---|---|---|---|---|
| 甲基烷氧基硅烷 | MTMS（甲基三甲氧基硅烷）、MTES | 作为共前驱体嵌入骨架，甲基定向朝外排列 | 中（≤200℃） | 共前驱体法 |
| 硅氮烷 | HMDS（六甲基二硅氮烷） | Si–N 键与 Si–OH 反应接上三甲基硅基，副产氨气 | 中（≤230℃） | 后处理法（气相/液相） |
| 长链烷基硅烷 | 癸基、十六烷基三甲氧基硅烷 | 长碳链大幅降低表面能，疏水层更致密 | 较高（≤250℃） | 两条路线均可，后处理为主 |
| 含氢硅烷 | 含氢硅油、聚甲基氢硅氧烷 | Si–H 与羟基脱氢交联，形成疏水膜层 | 中 | 后处理法（浸渍） |
实际选择的三个口径：①新建凝胶体系用 MTMS 类共前驱体，疏水基团天生长在骨架上，分布最均匀；②已有成品毡、需要在线复疏水用 HMDS，反应条件温和、不破坏骨架；③要求更高耐温或更强疏水时上长链烷基硅烷，代价是水解慢、需酸性条件现配现用。
三、改性方法有哪些？共前驱体法和后处理法差在哪
两条路线决定了整条产线的设备与成本结构，选错路线后期很难改：

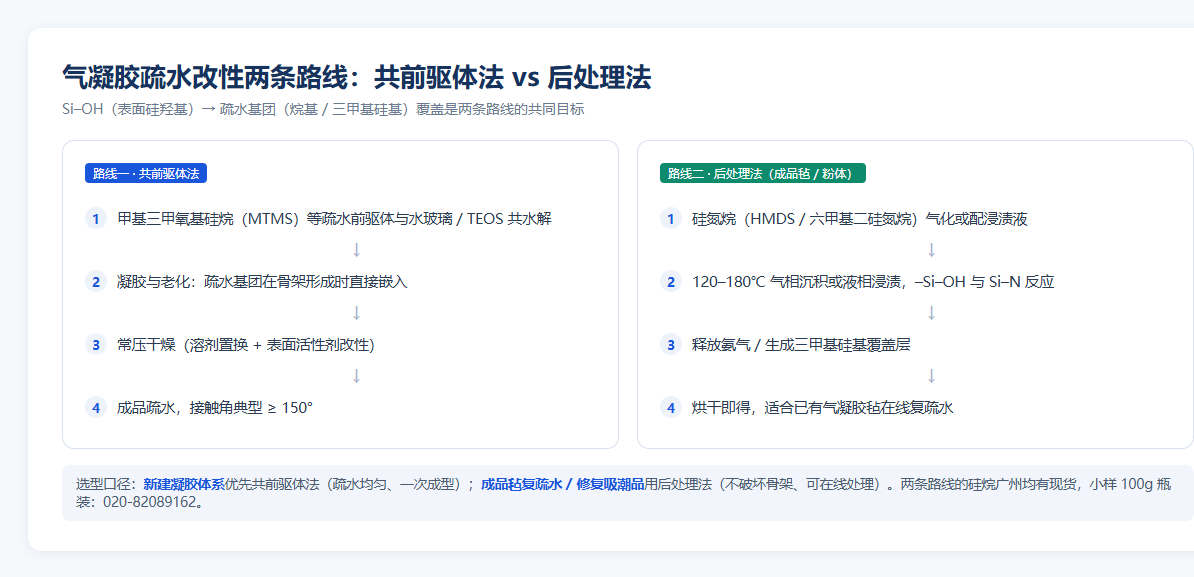

| 对比项 | 共前驱体法 | 后处理法 |
|---|---|---|
| 疏水基团引入时机 | 溶胶配制阶段，与骨架同步形成 | 凝胶成型或干燥后，对成品处理 |
| 典型工序 | 共水解 → 凝胶老化 → 溶剂置换 → 常压干燥 | HMDS 气化或配液 → 120–180℃ 沉积/浸渍 → 烘干 |
| 疏水均匀性 | 好，内外一致 | 受扩散限制，厚制品内层易处理不足 |
| 对骨架影响 | 甲基参与骨架，收缩率小，可常压干燥 | 不改变骨架，但温度过高会使甲基氧化失效 |
| 适用对象 | 新建凝胶、粉体、颗粒 | 成品毡、板、已吸潮品的返修 |
需要提醒的是：后处理法中若用三甲基氯硅烷（TMCS）液相改性，会副产氯化氢，对设备和废液处理要求高，很多产线因此改用 HMDS——副产氨气，腐蚀性小得多，尾气吸收也简单。
四、改性方案怎么落地：用量、温度、时间三个参数
参数没有通用数值，但收敛逻辑是固定的，按下面三步定：
| 参数 | 共前驱体法 | 后处理法（HMDS） | 判断依据 |
|---|---|---|---|
| 用量 | 按前驱体摩尔比 5%–30% 掺入硅源 | 按孔隙体积估算，覆盖孔壁所需量的 2–3 倍过量 | 以接触角与吸水率达标的最小用量为准，过量无收益 |
| 温度 | 水解 25–50℃，凝胶老化按体系定 | 120–180℃，低于 100℃ 反应慢、高于 250℃ 甲基氧化 | 小试做温度梯度，取疏水保持率与能耗的平衡点 |
| 时间 | 老化与置换时间决定骨架强度 | 气相沉积按厚度定，厚件需延长并分段 | 以截面接触角均匀性判断是否处理透 |
三个容易踩的坑：① 长链烷基硅烷水解慢，必须酸性条件（pH 3.5–4.5）预水解并现配现用，直接投料会导致疏水不均；② 体系含水率过高时硅烷先自缩聚，白耗料且引入亲水 Si–OH；③ 气相沉积用氮气带气时，浓度不是越高越好，过高会在表面堆积分层，反而降低通气性。
设备侧的两个控制点常被忽略：一是浸渍液的循环与置换，静态浸泡时孔内药剂浓度会因消耗而下降，靠循环或多次置换才能保证内外一致；二是尾气与残液处理，HMDS 体系释放氨气，必须配酸吸收，否则车间气味与环保验收都会出问题。这两点不做实，实验室合格、量产不稳定的情况会反复出现。
五、疏水效果怎么验收？接触角多少算合格
建议三件套一起测，不要只看一个接触角：
①接触角：座滴法测水接触角，≥150° 为超疏水，110°–150° 为疏水合格，<110° 说明改性不到位或已衰减。②吸水率：室温浸水 24h 测体积吸水率，疏水合格品通常应远低于 5%，具体限值按你的产品标准定。③耐温保持率：在最高使用温度下老化 24h 后复测接触角，保持率是判断"能不能长期用"的关键指标，也是区分不同硅烷类型的核心差异。
另外两个现场常用快检：水滴在表面应呈球状滚落不铺展；掰断制品看截面，内外接触角差异大说明后处理没做透。
验收还有一个容易被省略的动作——留样。同一批改性品留 3 份样，一份常温、一份放恒温恒湿箱、一份做高温老化，三个月后复测。疏水衰减往往是渐进的，没有留样就只能等到客户投诉才发现。留样数据也是后续换牌号、调用量时唯一可对比的基线。
六、吸潮了还能救吗？失效排查与返修顺序
轻度吸潮可以救，顺序是：先低温干燥（80–120℃ 分段升温排湿，避免急热开裂）→ 复测吸水率 → 若仍不达标再走一遍 HMDS 后处理。严重吸潮且伴随粉化、结构塌陷的，返修价值不大，直接换料。
排查失效原因按这个顺序，一次只动一个变量：先查储存与包装（是否受潮、包装是否破损）→ 再查使用环境（长期湿度、温度是否超出疏水层耐受）→ 最后查改性工艺（用量、温度、处理是否透）。多数"疏水失效"投诉实际出在储存环节，而非改性配方。
高频问答
气凝胶疏水改性一定要用硅烷吗？
工业上主流是硅烷路线，因为硅烷能与 Si–OH 直接化学键合，疏水层稳定。物理涂覆类疏水剂操作简单，但只靠吸附，耐磨与耐溶剂性差，长期使用易失效。
HMDS 和 TMCS 哪个更适合后处理？
HMDS 副产氨气、腐蚀性小、尾气好处理，是多数产线的首选；TMCS 反应活性更高但副产氯化氢，对设备防腐与废液处理要求高。已有气相沉积线的产线多选 HMDS。
疏水处理后接触角够高，为什么还是吸水？
接触角只反映表面，孔道内部若未被有效覆盖，水仍会通过开孔渗入。应同时测 24h 体积吸水率，并检查截面内外疏水是否一致。
需要样品和随货检测数据怎么拿？
甲基烷氧基硅烷、硅氮烷及长链烷基硅烷均有现货，实验室小样为 100g 瓶装，生产包装 25kg / 200kg，随货可提供同批次 COA 与 MSDS。具体牌号与批次请与销售确认：020-82089162。
